انواع تسمه درایو مکانیکی
انواع تسمه درایو مکانیکی
تسمه درایو باز (Open belt drive)
تسمه درایو متقاطع (Cross belt drive)
درایو تسمه دور یک چهارم (Quarter turn belt drive)
درایو تسمه با قرقره هرزگرد (Belt drive with idler pulley)
درایو قرقره سریع و شل (Fast and loose pulley drive)
تسمه قرقره مخروطی (Cone pulley drive)
تسمه درایو مرکب (Compound belt drive)
مزایای تسمه درایو مکانیکی
ساخته شده از مواد انعطاف پذیر که می تواند برای شفت هایی که محورهای آن موازی هستند، استفاده شود.
هزینه اولیه کم است.
روان کننده لازم نیست.
سر و صدا نسبتا کمتر است.
تسمه درایو مکانیکی یک بخش انعطاف پذیر است که در حین بار اضافی می لغزد یا می شکند و از دستگاه محافظت می کند.
معایب درایو تسمه ای مکانیکی
فضای نسبتا بیشتری را اشغال می کند.
به دلیل لیز خوردن تسمه، نمی توان نسبت سرعت را حفظ کرد.
تنظیم کشش در تسمه لحظه به لحظه است.
طول عمر آن نسبتا کم است.

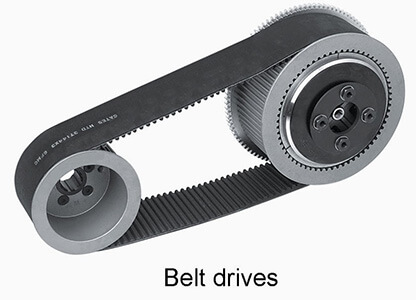

تسمه درایو مکانیکی
برای انتقال نیرو از یک شفت به شفت دیگر، قرقره هایی روی دو شفت نصب می شود. سپس قرقره ها توسط یک تسمه بی پایان که از روی قرقره ها عبور می کند به هم متصل می شوند. تسمه اتصال در حالت کششی نگه داشته می شود تا حرکت یک قرقره بدون لغزش به دیگری منتقل شود. سرعت شفت محرک را می توان با تغییر قطر دو قرقره تغییر داد.
مقدار توان انتقالی به عوامل زیر بستگی دارد
سرعت تسمه.
کششی که زیر آن تسمه روی قرقره ها قرار می گیرد.
قوس تماس بین تسمه و قرقره کوچکتر.
درایوهای تسمه ای یکی از قطعات رایجی هستند که برای انتقال نیرو یا حرکت چرخشی بین دو شفت موازی مورد استفاده قرار می‌گیرند.
